Arbeitsfugensysteme

Aufkantungssysteme mit Fugenblech, Typ AKF | AKF1 | AKF2 | AKF3 | AKF4

Typ AKF
Mit fünf Bügeln, unten offen, Elementlänge 3,0 m.

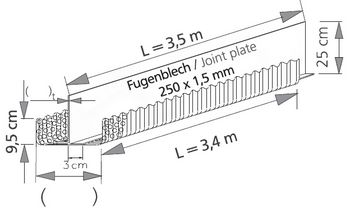

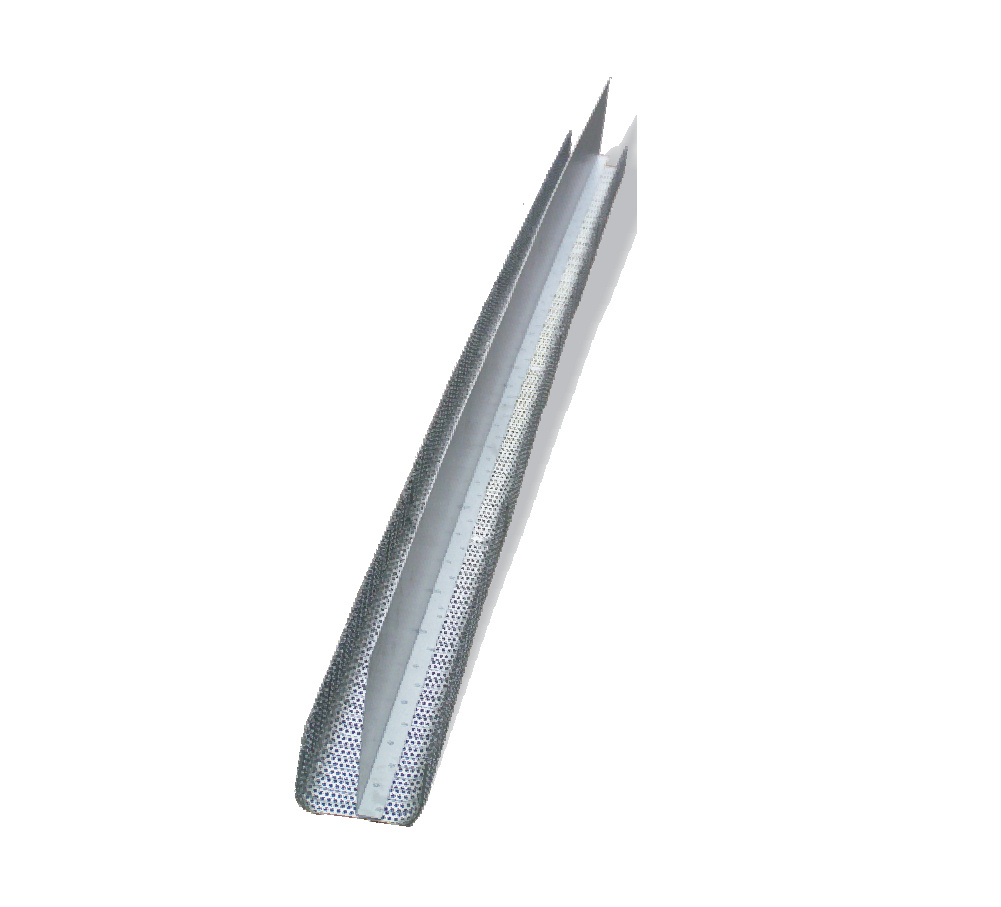

Typ AKF1
Standardelement, U-förmig gekantet aus wellprofiliertem Lochblech, Elementlänge 3,4 m, Elementbreite 15 cm, Aufkantungshöhe 9,5 cm, Fugenblech 250 mm/1,5 mm/3,5 m lang. Durch den im Radius gebogenen Eckbereich ergibt sich eine sehr hohe Stabilität, gleichzeitig erleichtert der gebogene Eckbereich das Rütteln unter dem Aufkantungselement.

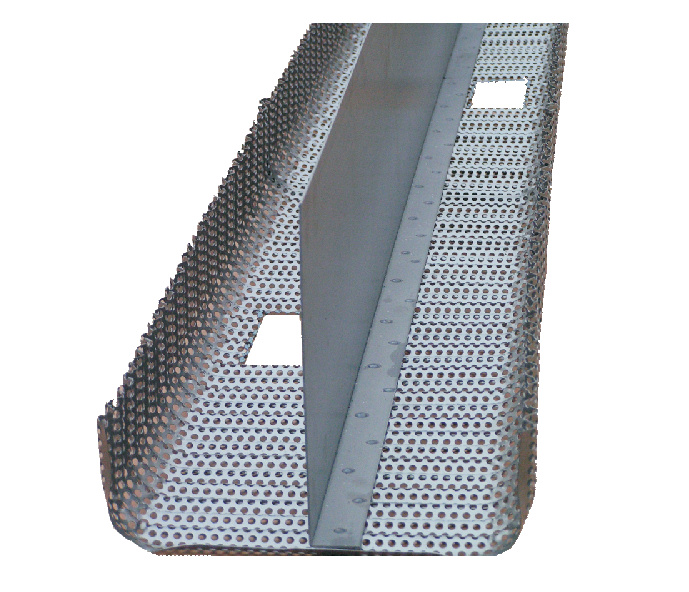

Typ AKF2

Ausführung wie AKF1, jedoch mit Öffnungen zum Rütteln. Elementbreite, Aufkantungshöhe und Fugenblech nach Kundenvorgabe.
Elementlänge 3,4 m

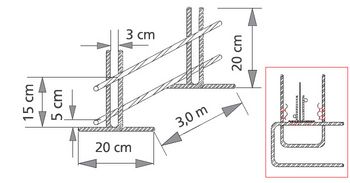

Typ AKF3

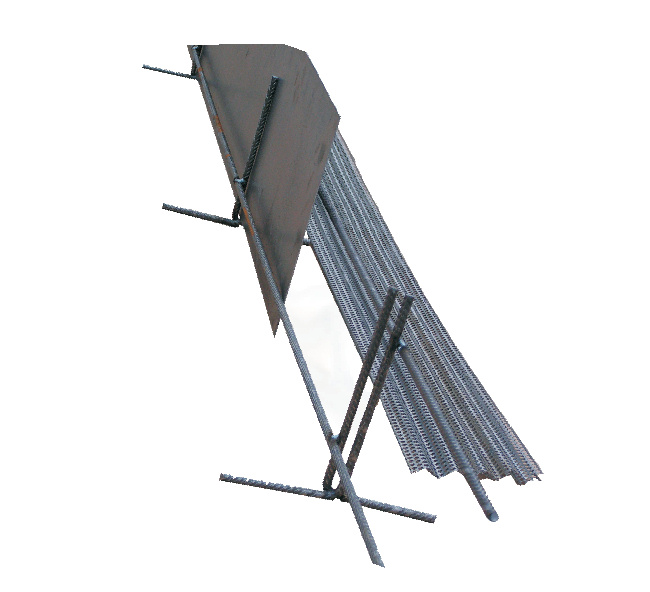

Fugenblechelement mit 2 losen Aufkantungsblechen
Das 3,0 m lange Fugenblechführungselement besteht aus 4 Fugenblechhaltern, die durch 2 Längseisen fest miteinander verbunden sind. Die losen, wellprofilierten Lochbleche werden an der aufgehenden Bewehrung befestigt. Das Fugenblech wird bauseits in die Fugenblechhalter eingeführt und hierdurch in der Lage sicher gehalten.


Typ AKF4
Zweiteilige Aufkantung für Fugenblech
