Technische Daten FS-U Form:

Systembeschreibung Typ FS-U Form

Das MSL-Balkenschalsystem ist nach unten geschlossen.

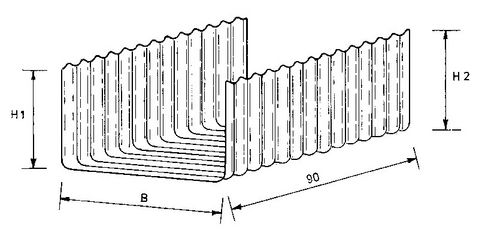

Es besteht aus wellprofilierten Einzelelementen, die in Längen von ca. 90 cm werkseitig U-förmig gebogen hergestellt werden.

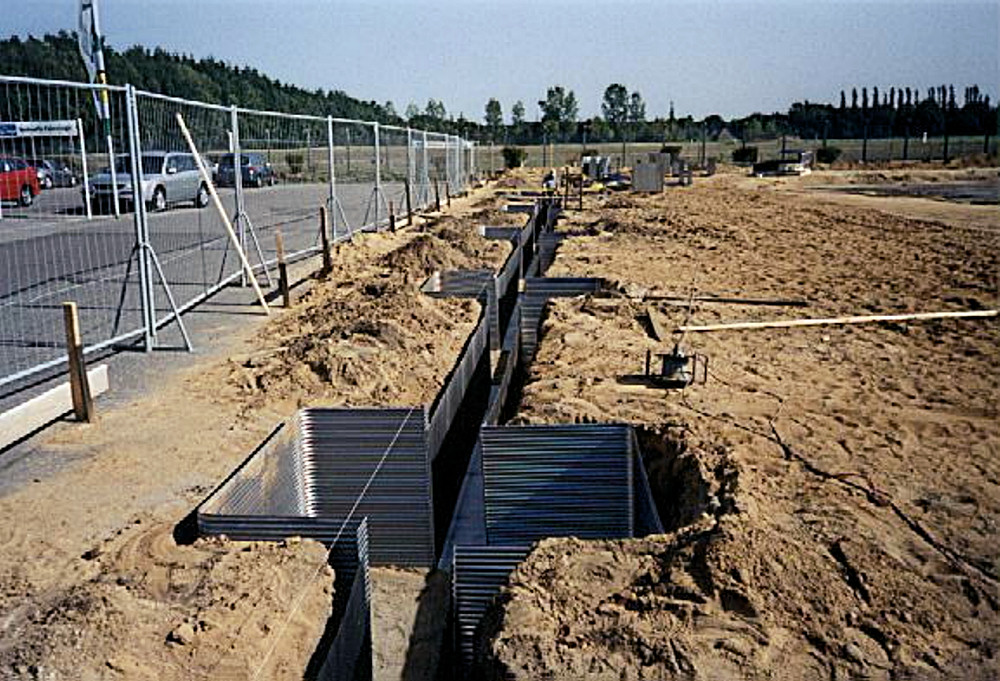

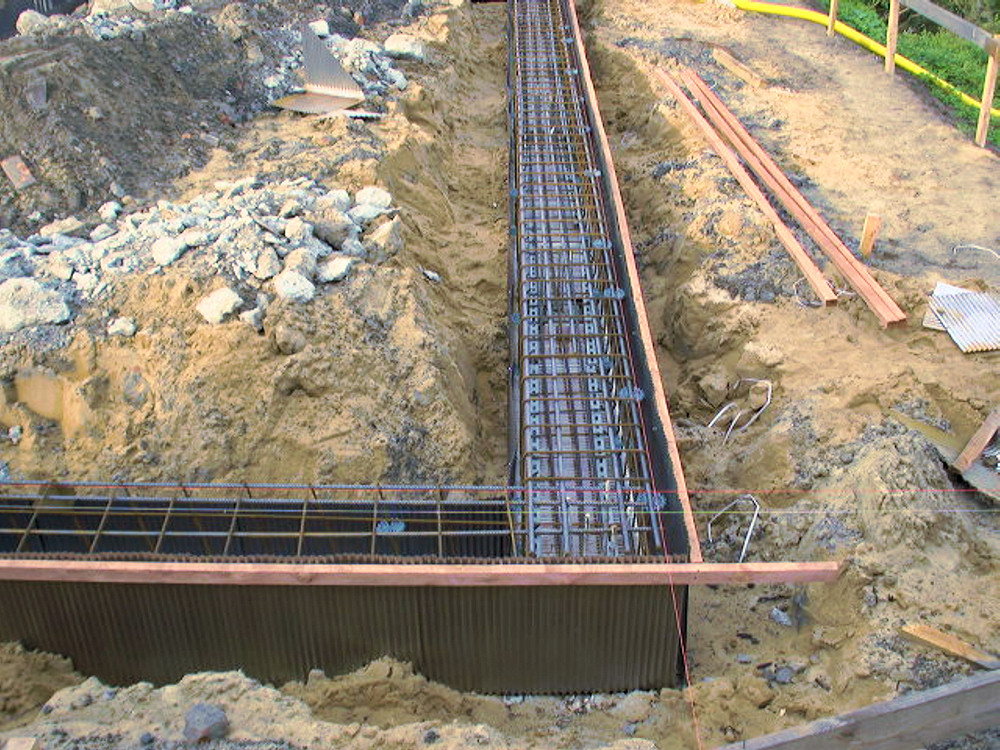

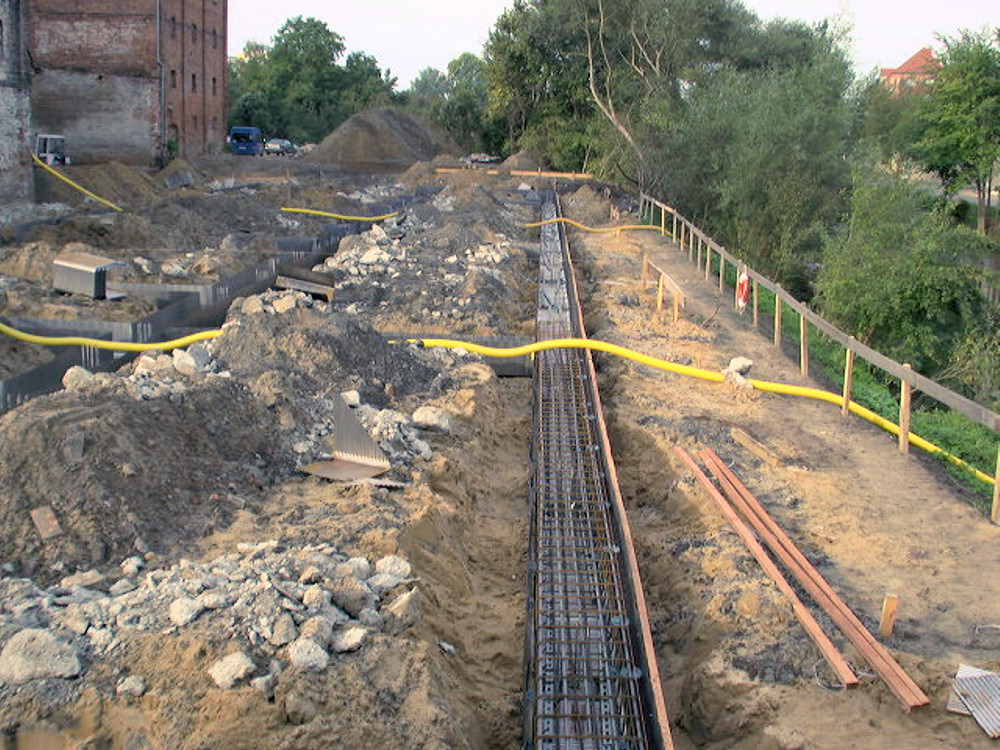

Beim Verlegen werden 1-2 Wellen überlappt. Eckausführungen lassen sich problemlos durch bauseitiges Einschneiden herstellen. Der Zusammenbau der Formstücke erfolgt mit Hilfe von Kanthölzern durch Aufnageln an den Stoßstellen. Durch das bauseitige Annageln von langen Kanthölzern im oberen Bereich wird ein gerader Fundamentverlauf erzielt (Bilder 2,
3, 4 und 6).

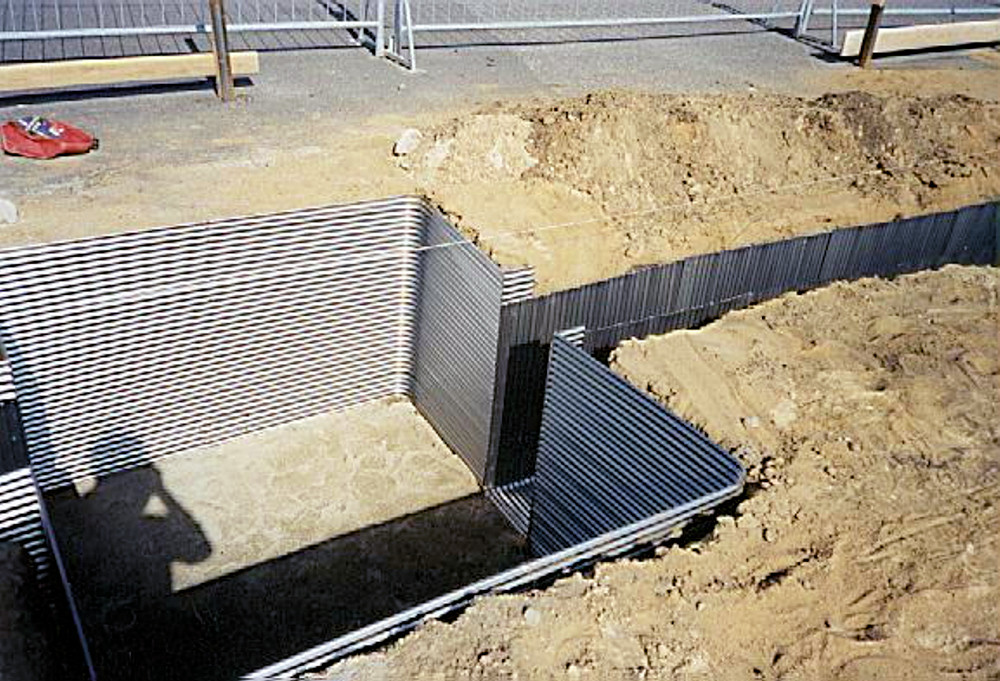

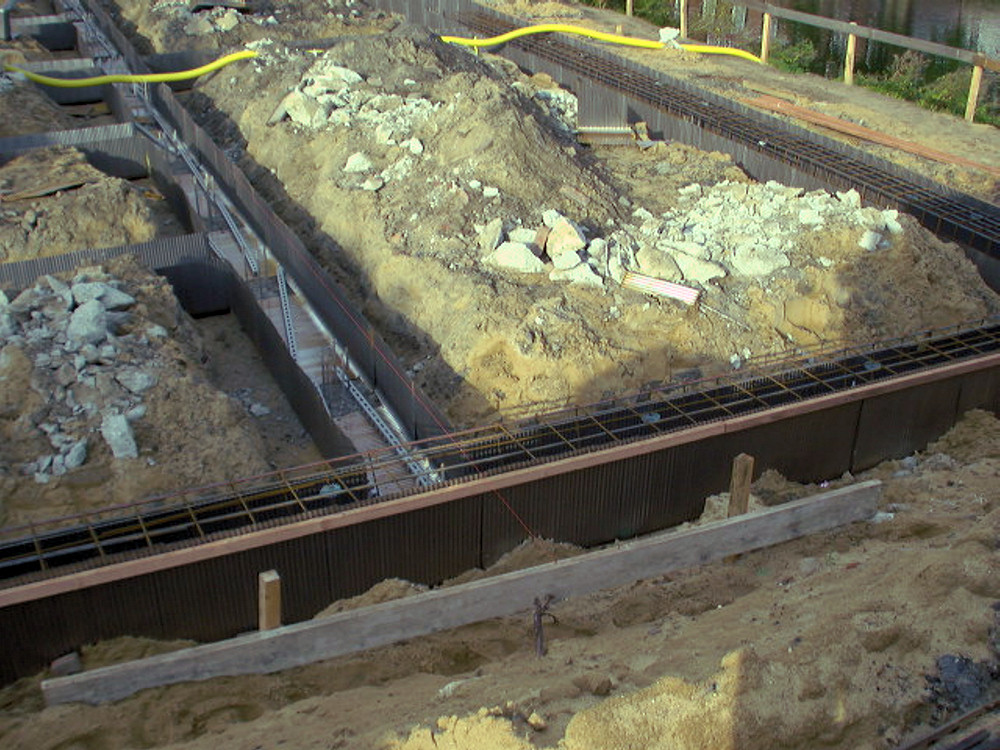

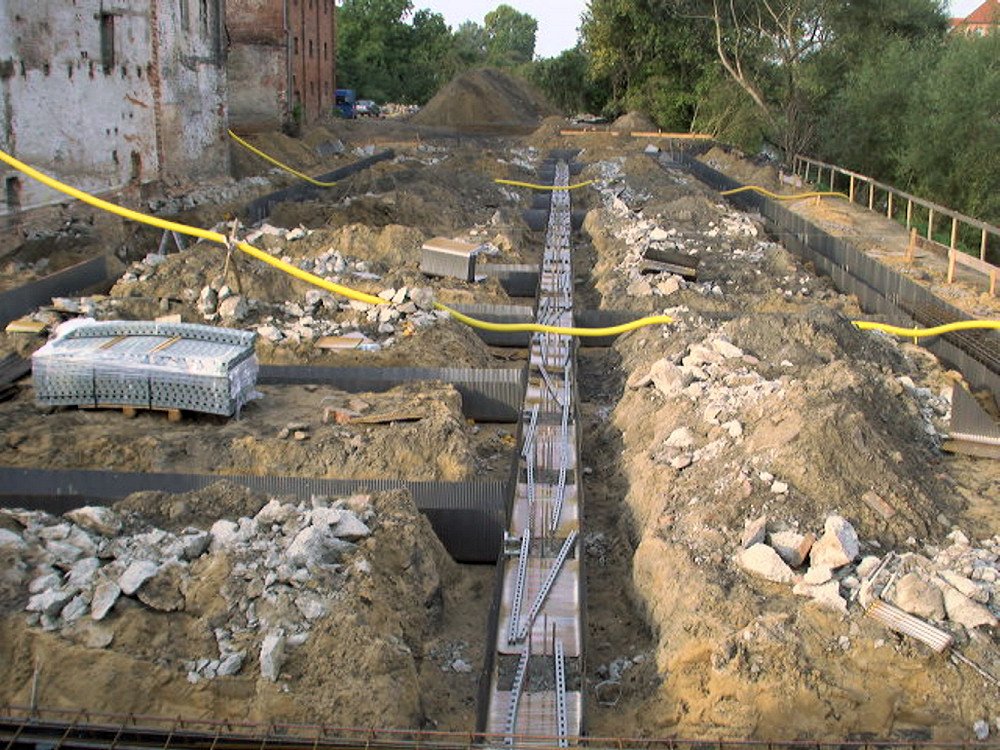

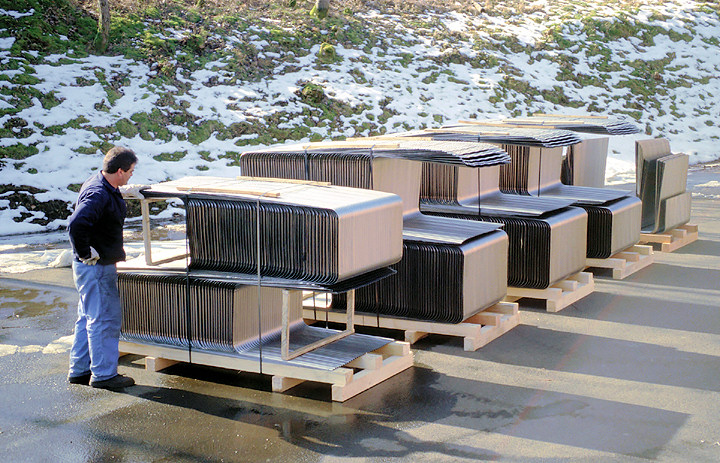

Als vorteilhaft haben sich obere Abstandhalter mit Auflage für Kanthölzer (siehe Bilder 5, 7 und 8 - Typ FSL-U Form) erwiesen. Im Bereich der Pfahlgründung (Bild 5a) können die erforderlichen Öffnungen zur Baustahldurchführung problemlos mit einer Flex hergestellt werden. Die 0,5 mm dicken wellprofilierten Schalelemente sind sehr formstabil bei gleichzeitig geringem Gewicht. Die Elemente werden mit geringem Frachtvolumen zusammengesteckt auf einer Palette angeliefert (Bild 1). Vor dem Betonieren sollte die Schalung zur besseren Aufnahme des Frischbetondruckes von außen durch Anfüllen mit Erdreich (siehe Bilder 1, 3 und 4 - Typ FSL-U Form) oder durch herkömmliches Abstützen abgesteift werden. Die Elemente werden in der Breite und in der Höhe H1 + H2 nach Ihren Angaben angefertigt .

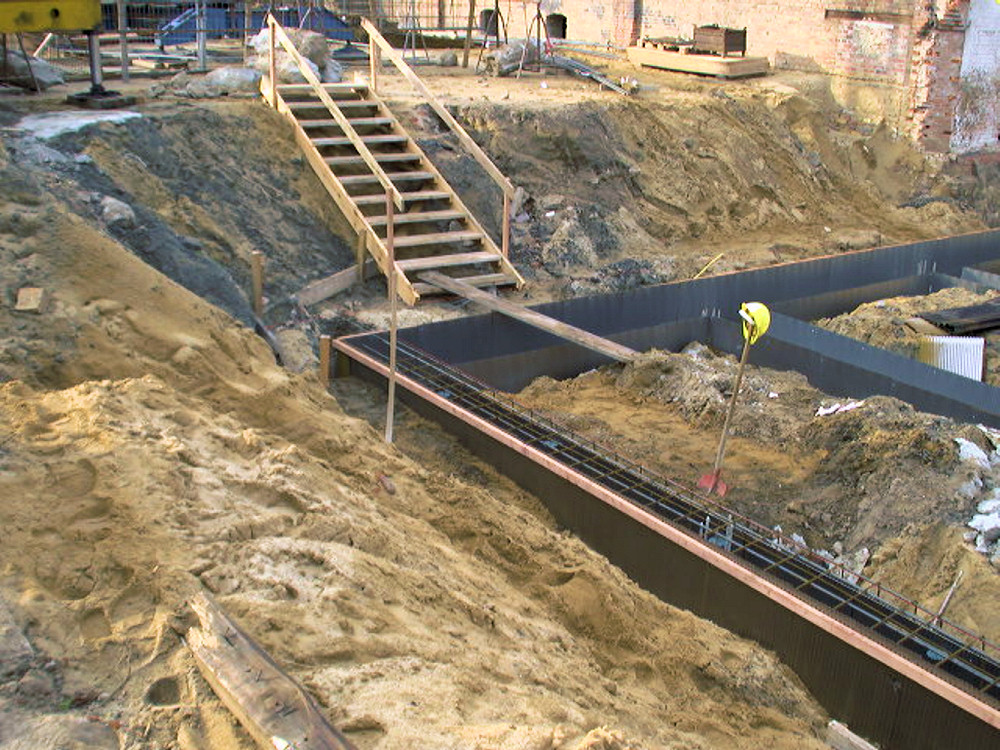

Die Bilder 7 und 8 zeigen zweiteilige Aussparungskörper aus wellprofiliertem Stahlblech. Die Schalung ist bereits werkseitig U-förmig abgebogen und mit jeweils zwei Perforierungen versehen. Bauseits wird die Schalung an den Perforierungen abgebogen und an der Balken- bzw. Streifenschalung befestigt (Bild 8). Das System FS-U ist die preisgünstigste MSL-Ausführungsform.
