Fundamentseitenschalungssysteme





Zum Download verfügbar:
Fundamentseitenschalung Montageanleitung für Typ FS 2001 und FS 2001 G
Die Montage der MSL Fundamentschalungssysteme kann auf mehrere Arten erfolgen und ist von den örtlichen Gegebenheiten abhängig. Die trapezprofilierten Ausführungen FS 2001 und FS 2001 G können beispielsweise wie auf den dargestellten Fotos 1 bis 5 aufgestellt werden. Diese Variante erleichtert das Einstecken der Abstandhalter.
- Bild 1:

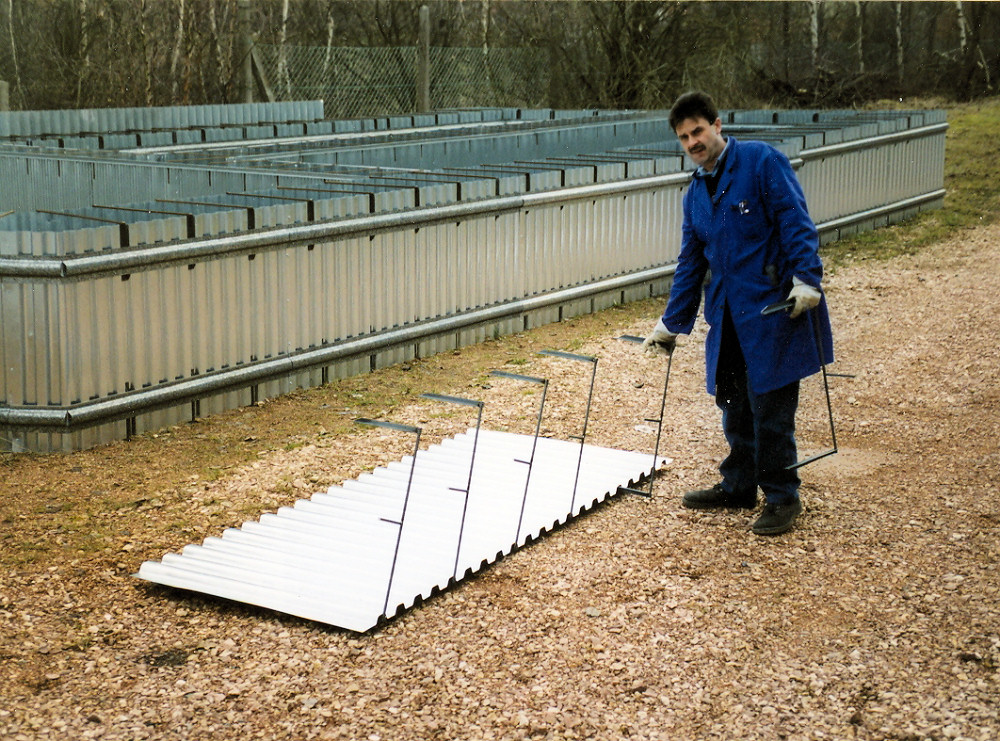

Das Schalelement wird flach auf die Außenseite gelegt, danach werden die unteren Bügel in die Profilierung eingehängt. - Bild 2:

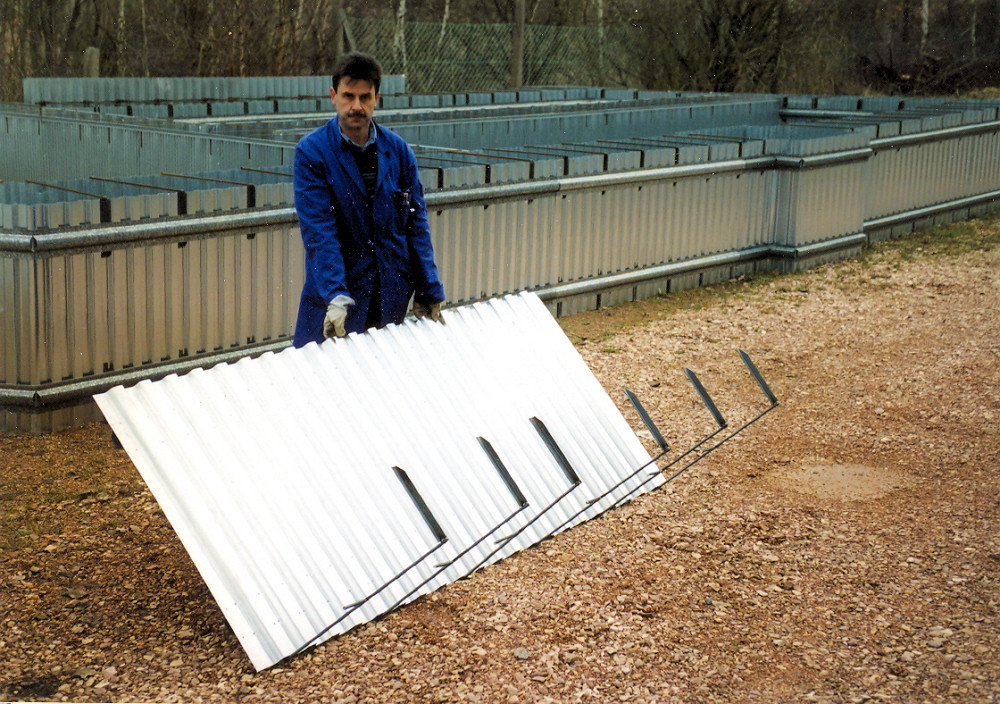

Nach dem Kippen der Schalung um 90 Grad steht diese ohne zusätzliche Hilfe auf den unteren Bügeln. (Danach könnte bereits die Bewehrung eingebracht werden). - Bild 3:

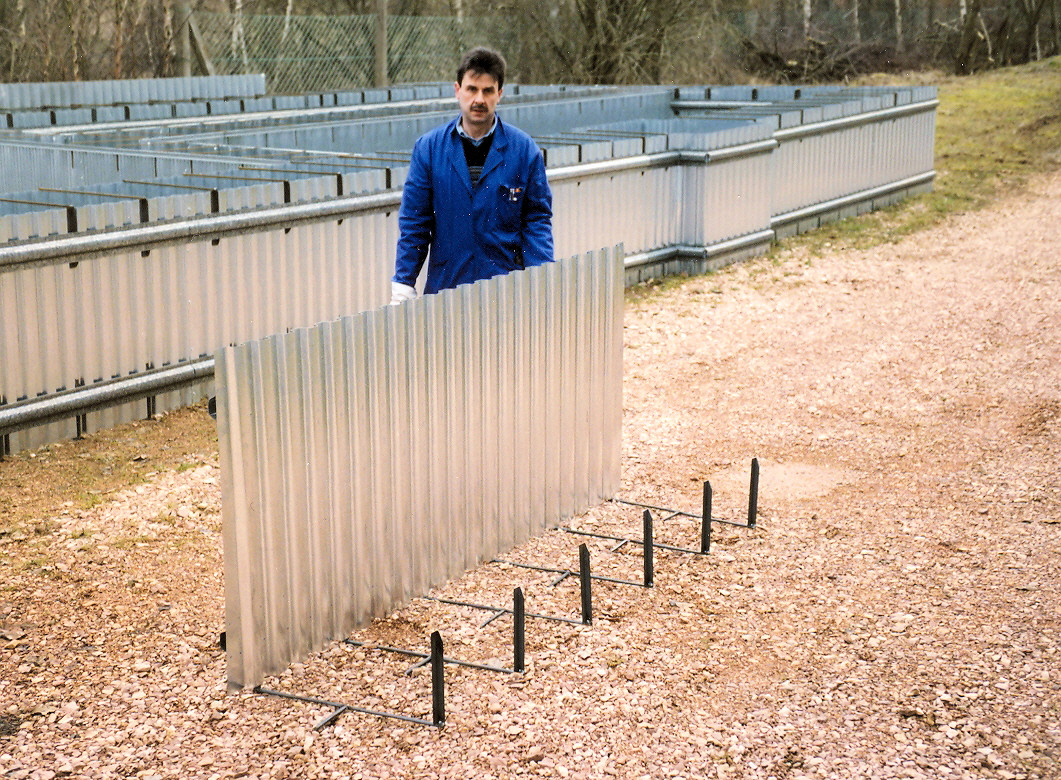

Das Schalelement steht. - Bild 4:

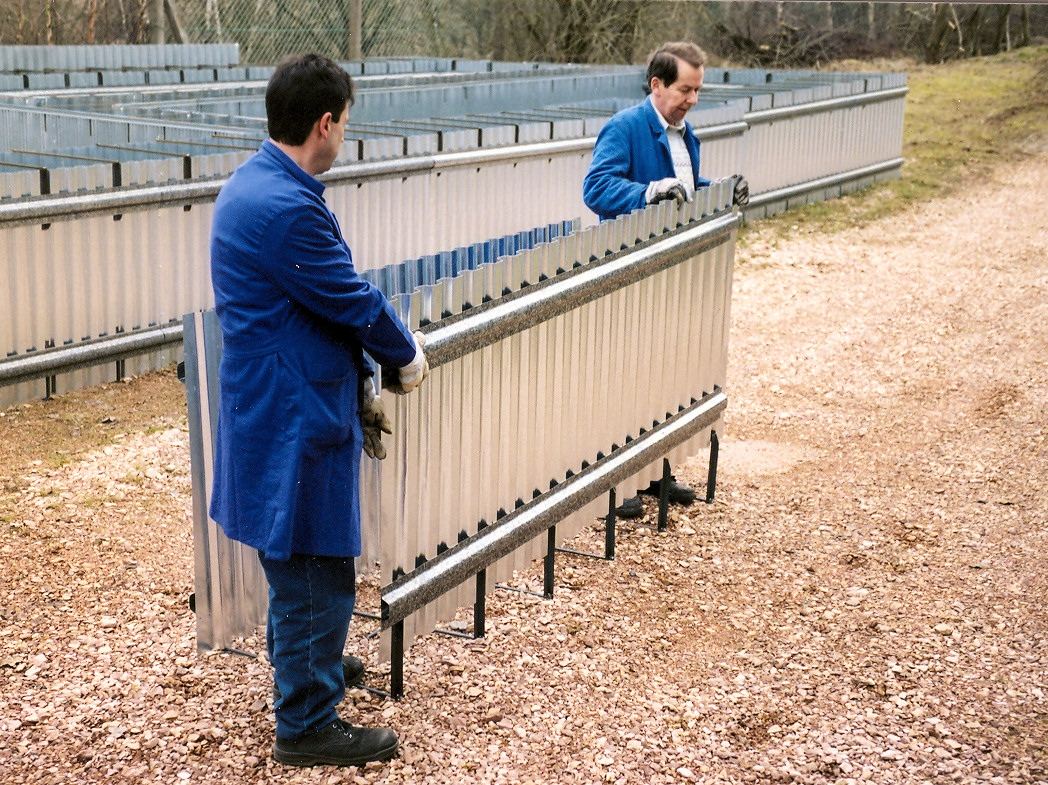

Das zweite Element wird eingehängt. - Bild 5:

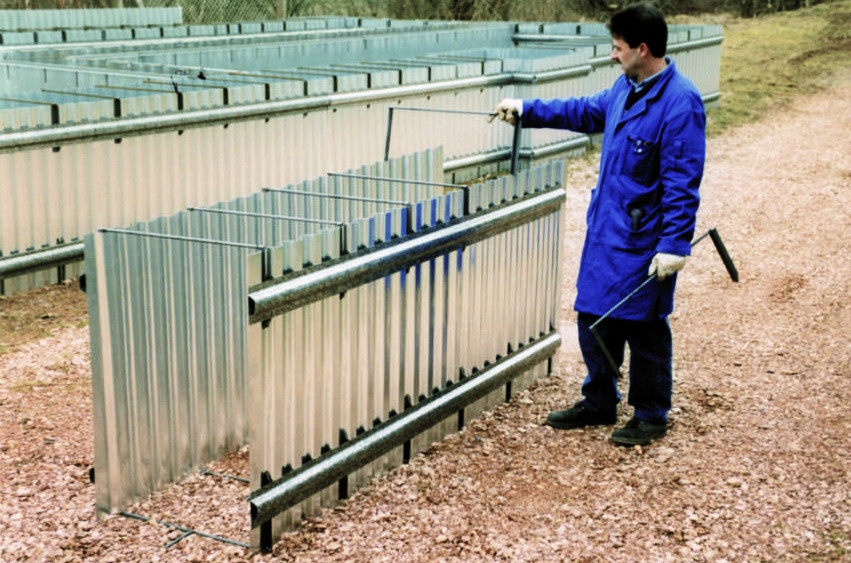

Zuletzt werden die oberen Steckbügel eingehängt. Dadurch werden die Seitenteile im vorgegebenen Abstand fixiert.
