Montageanleitung für Typ FS 2001 light und FS 2050

Die Montage der MSL Fundamentschalungssysteme kann auf mehrere Arten erfolgen und ist von den örtlichen Gegebenheiten abhängig. Die Fotos 6 bis 11 zeigen eine Montagevariante zum Stellen der wellprofilierten Ausführung FS 2001 light und FS 2050.

• Bild 6:

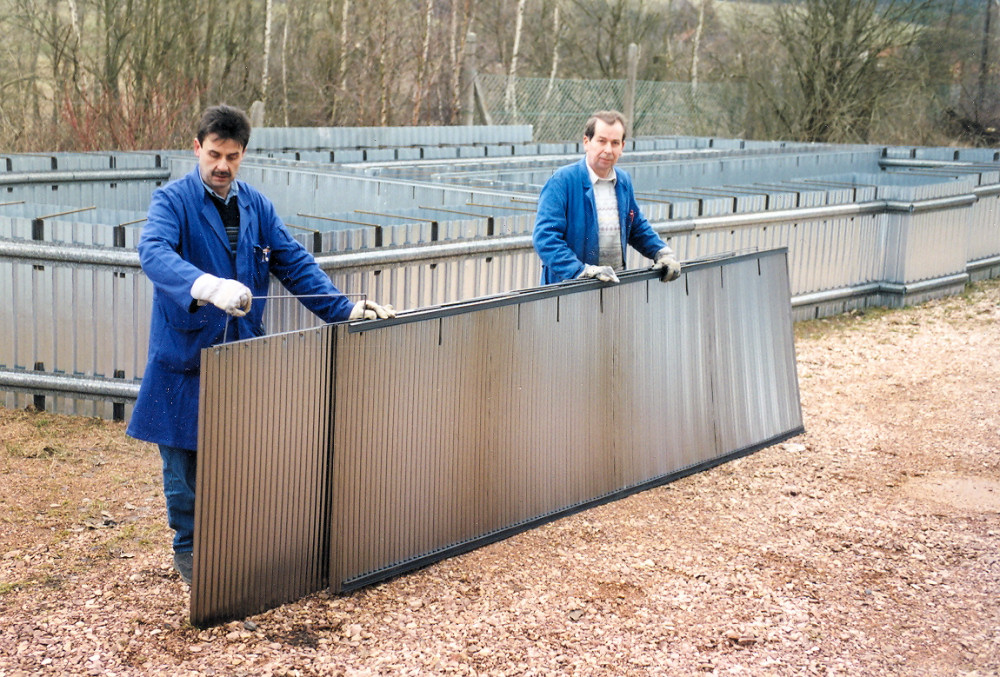

  Zwei Schalelemente werden mit den Innenseiten gegeneinander gestellt. (Achtung: die beiden Querprofile befinden sich jeweils an der Außenseite.) Die beiden Seitenteile werden um Bügellänge versetzt überlappt.


• Bild 7:

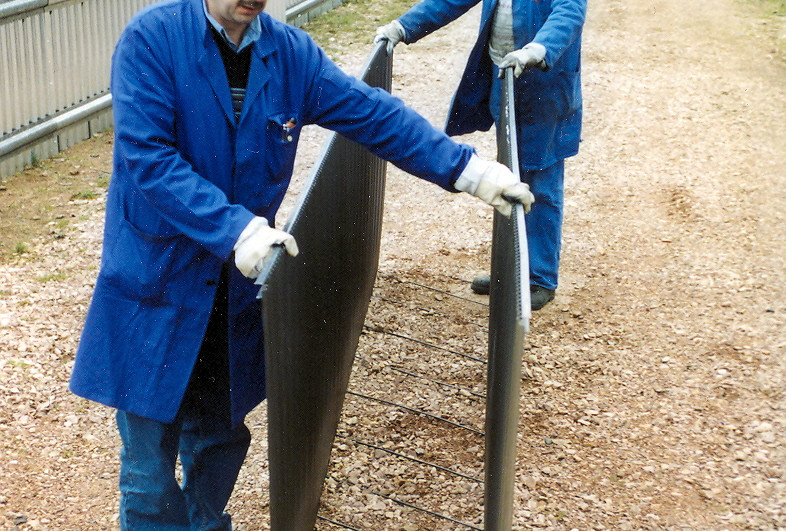

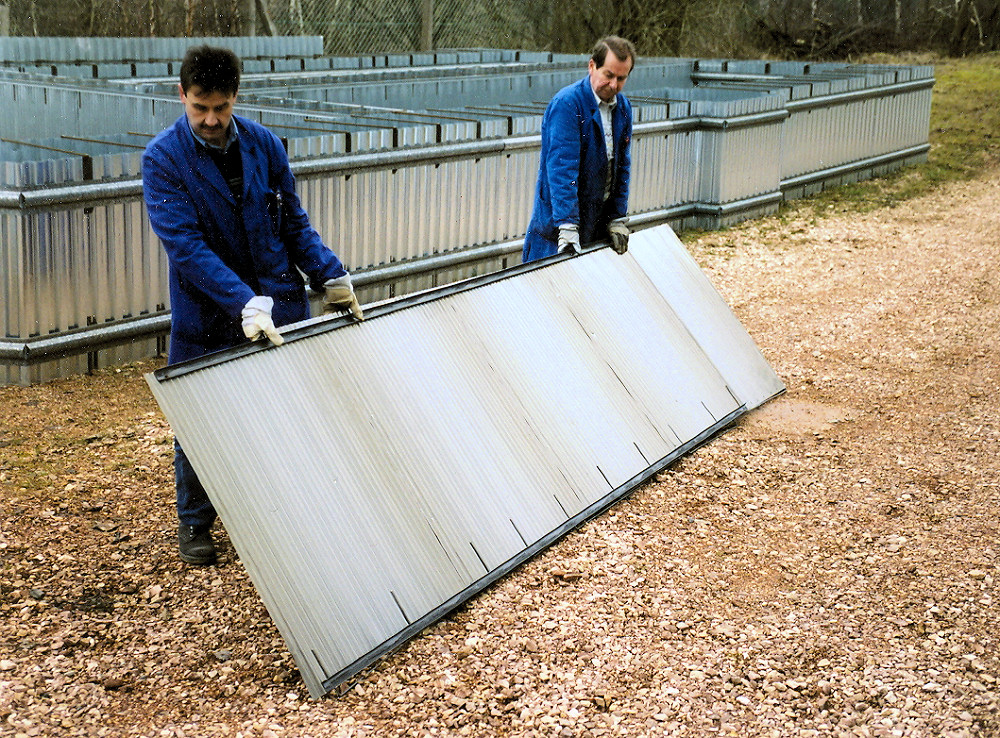

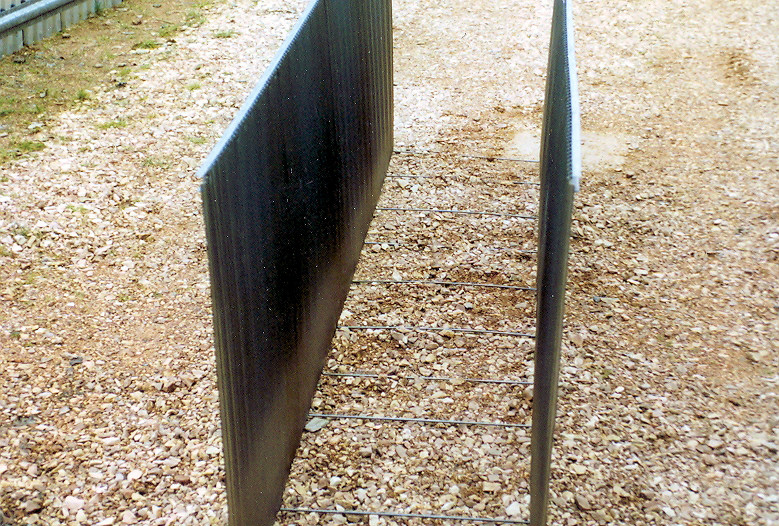

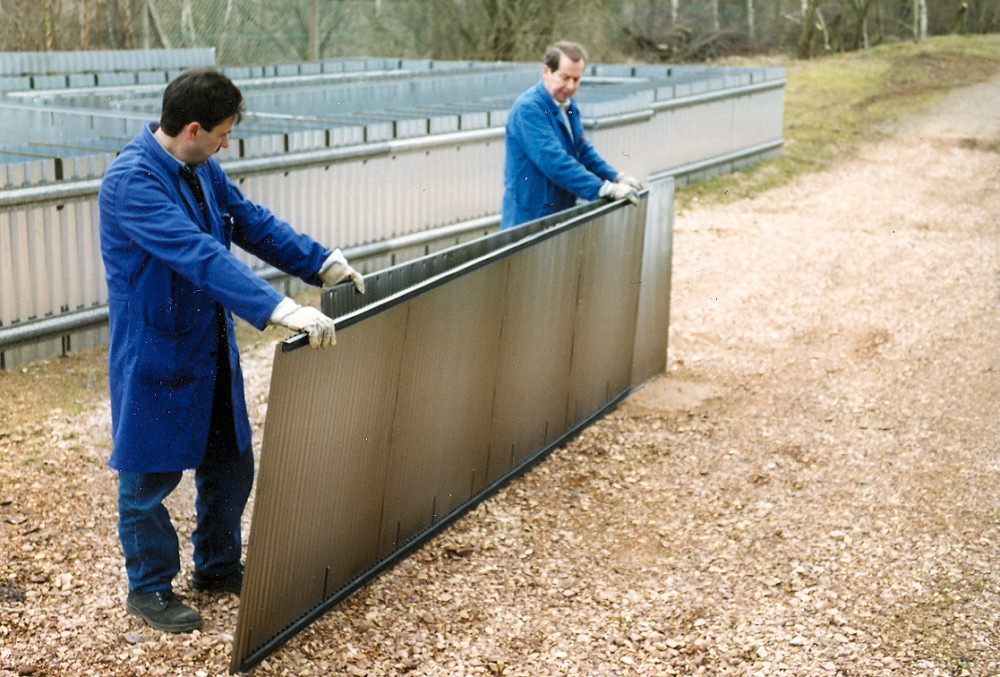

  Abstandhalter werden eingesetzt. Die Schalung wird abgelegt und auf die Seite mit den eingehängten Bügeln gestellt. Bild 8, 9 und 10: Die beiden Seitenteile werden in zwei verschiedene Richtungen verschoben bis die Enden parallel sind. Dabei wirken die Bügel wie ein Gelenk.


• Bild 11:

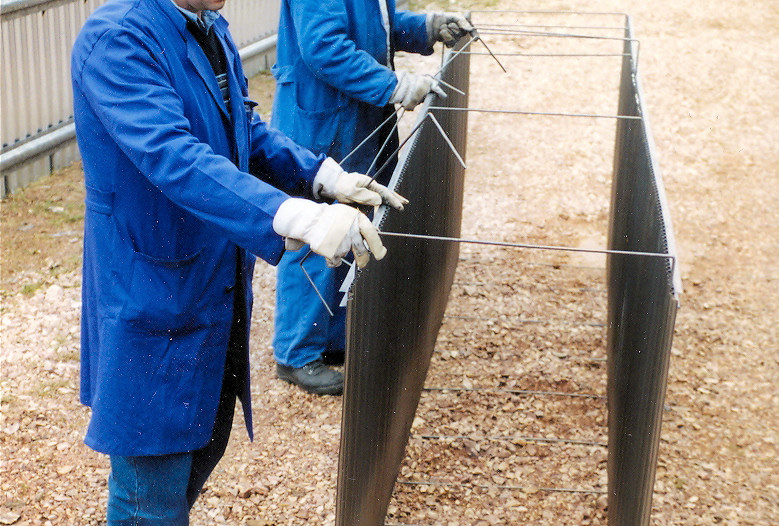

  Die Schalung steht. Nun werden zuletzt die oberen Bügel eingesetzt und dadurch die Seitenteile im vorgegebenen Abstand fixiert.
