Fundamentseitenschalungssysteme
Zum Download verfügbar:
Technische Daten FS 2001 G:
| Elementlänge mit Überlappung: | 3,1 m |
| Elementlänge effektiv: | 3,05 m |
| Elementhöhe: | nach Vorgabe |
| Profilierung der Seitenwand: | innen glatt |
| Steckbügel: | ø 10 mm |
| Empfehlung für Bügelanstand: | ca. 50 cm |
| Bestandteile des Systems: | 3 (Schalung + Bügel + Winkelblech) |
| Gewicht pro qm: | ca. 14 kg |
| Freistehende Betonierhöhe: | bis 1 m |
| Im Radius lieferbar: | auf Anfrage |
| Mit Bodenplattenabstellung lieferbar: | nein |
| Lieferzeit: | nach Absprache |
| Montagezeiten: | ca. 0,1 h/qm |
Fundamentseitenschalung Innen glatt, mehrmals einsetzbar, Typ FS 2001 G
Vorteile Typ FS 2001 G:
Gegenüber dem seit Jahren bewährten Typ FS 2001 hat die Ausführung FS 2001 G eine glatte Innenseite. Hierdurch ergeben sich folgende Vorteile:
Nach dem Abbinden des Betons kann die Schalung vom Fundament entfernt und für einen weiteren Bauabschnitt verwendet werden. Somit ist die Schalung mehrmals einsetzbar.
Zusätzlich ergibt sich eine Betonersparnis gegenüber einer profilierten Fundamentseitenwand, da kein Betonverlust durch die Profilierung entsteht. Nach dem Ausschalen kann die glatte Fundamentseite problemlos isoliert oder als Schutz vor Feuchtigkeit beschichtet werden.

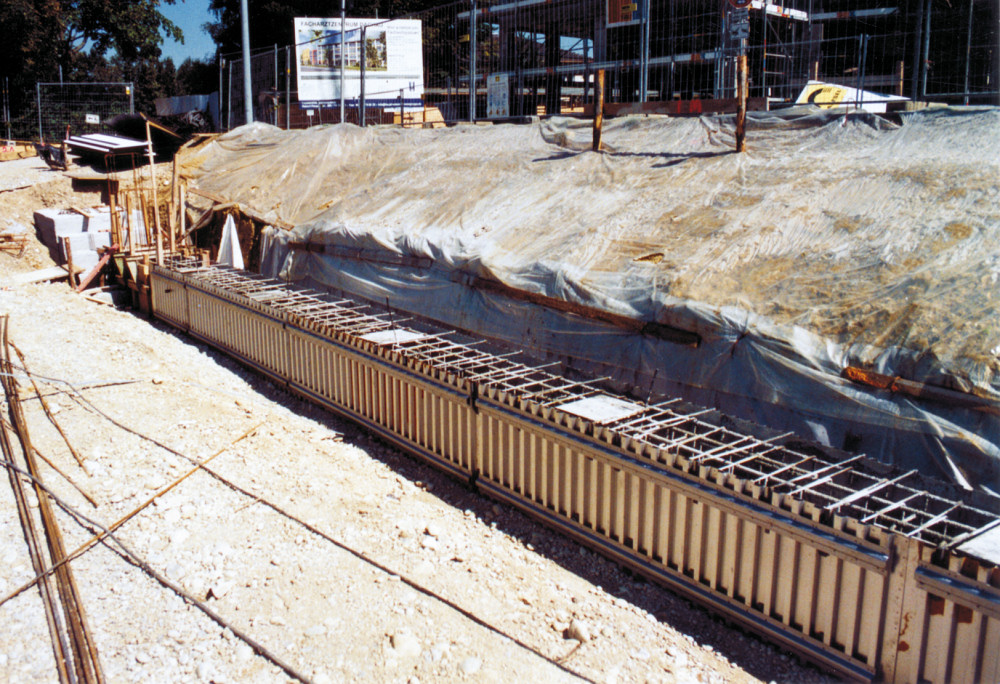

Auch bei dieser Ausführung kann die Bewehrung vor dem Stellen der Schalung aufgebaut werden (siehe Bild 9).
Systembeschreibung Typ FS 2001 G
Das MSL System FS 2001 G ist eine innovative Weiterentwicklung der Ausführung FS 2001.
Das System FS 2001 G besteht lediglich aus 3 Bauteilen:
- Trapezprofilierte Fundamentseitenwände für innen und außen (baugleich)
- Unterer und oberer Abstandhalter (baugleich)
- Winkelbleche als Verbindungselemente für Formteile, wie z.B. Innen- oder Außenecken.

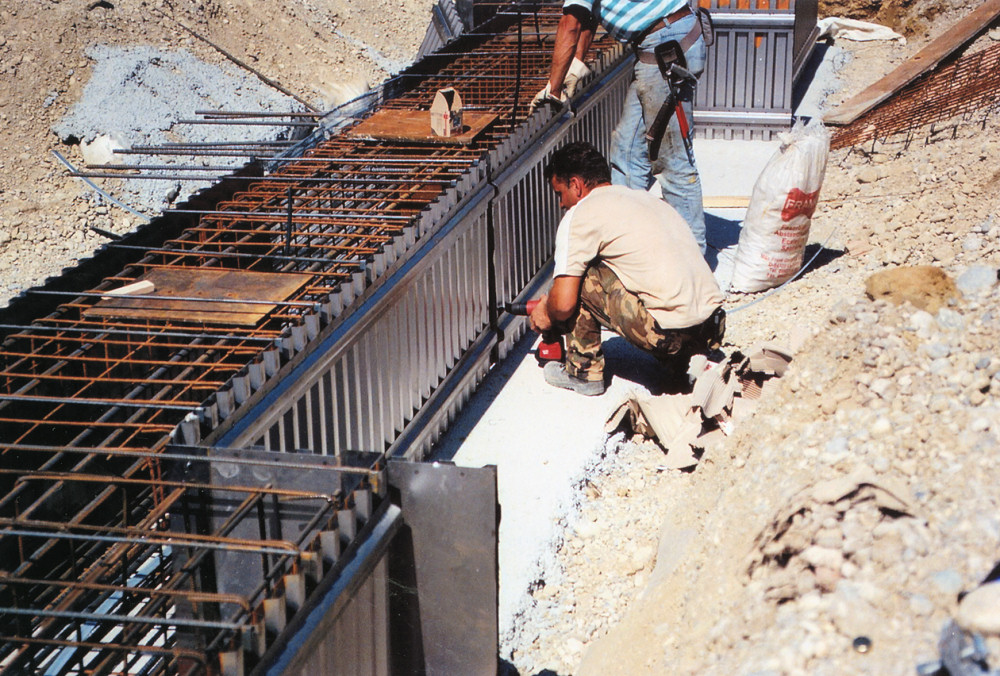

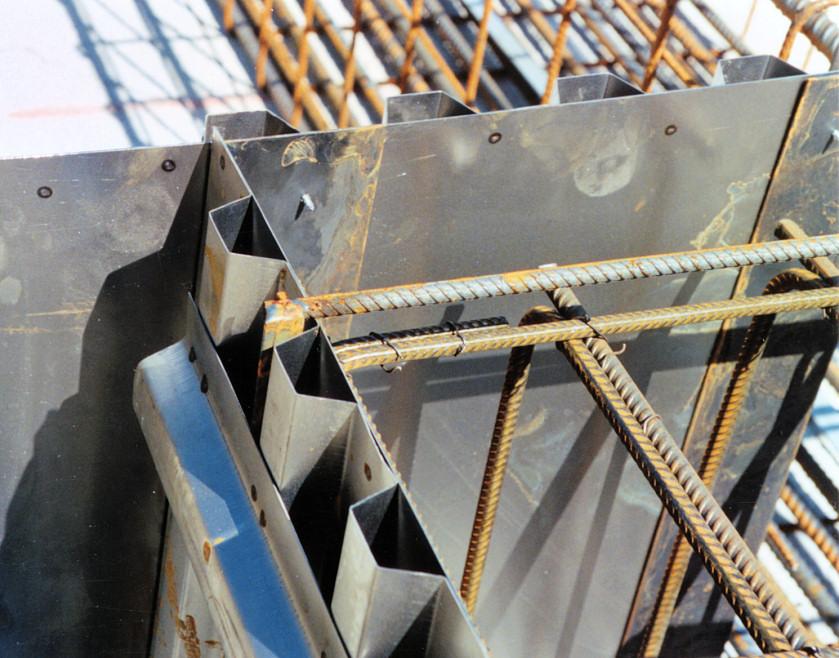

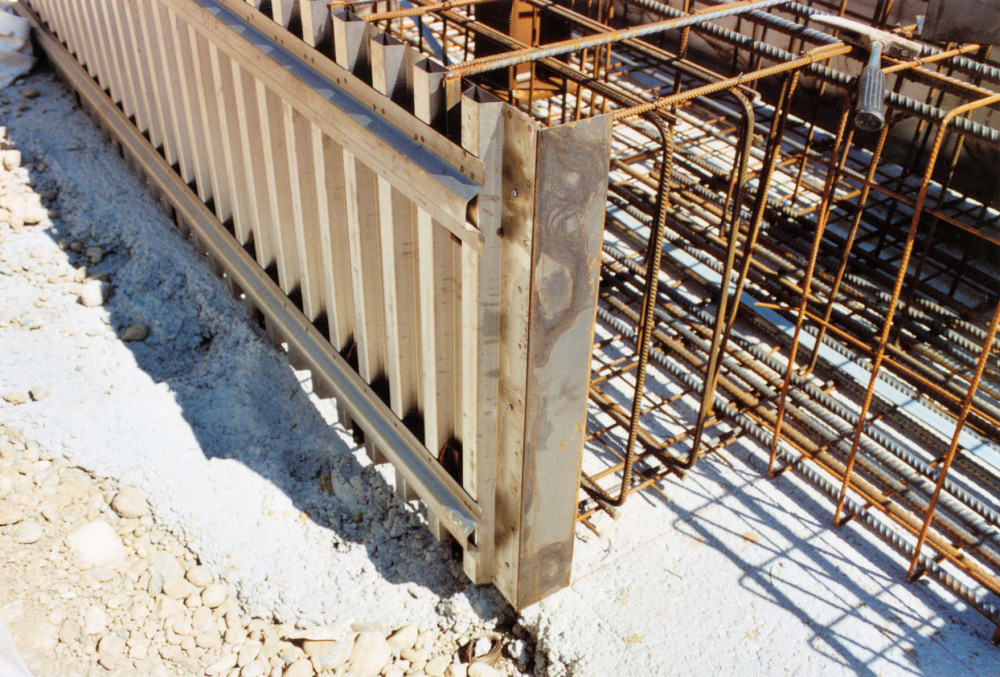

Formteile, wie auf Bild 12, werden mit Hilfe der mitgelieferten Winkelbleche, Bild 10 und 11, hergestellt. Die Verbindung der Winkelbleche mit den Schalblechen erfolgt mit selbst-schneidenden Schrauben, die im Lieferumfang enthalten sind.

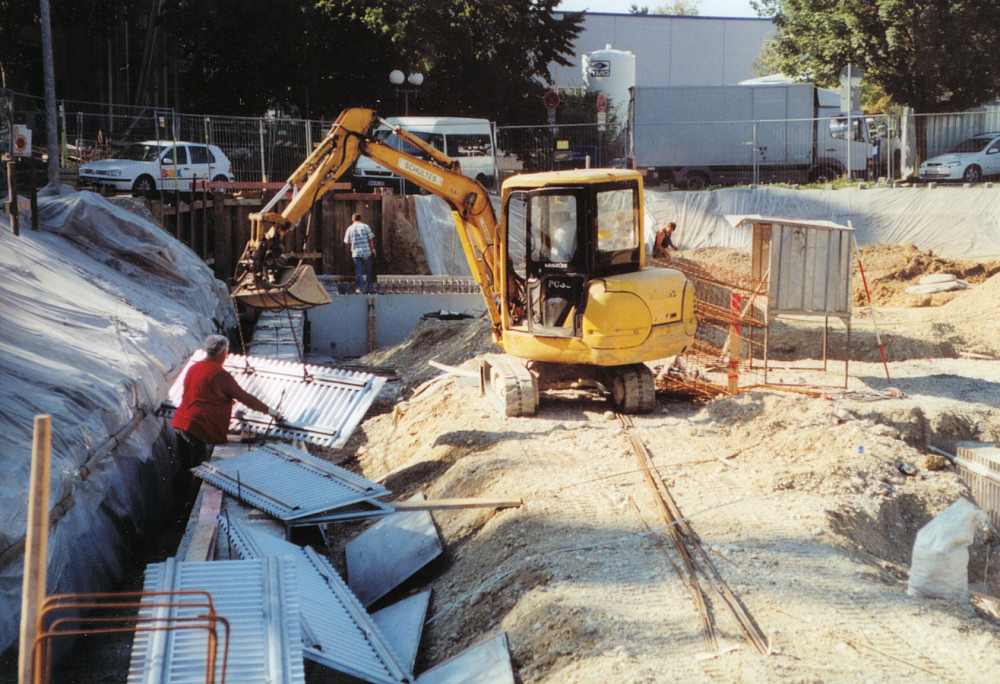

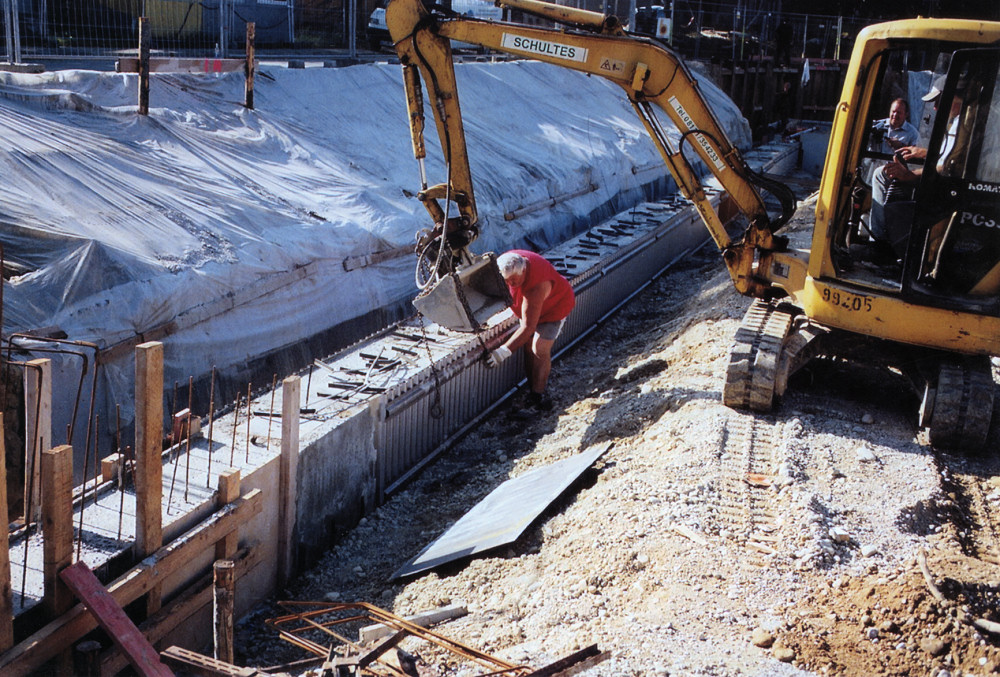

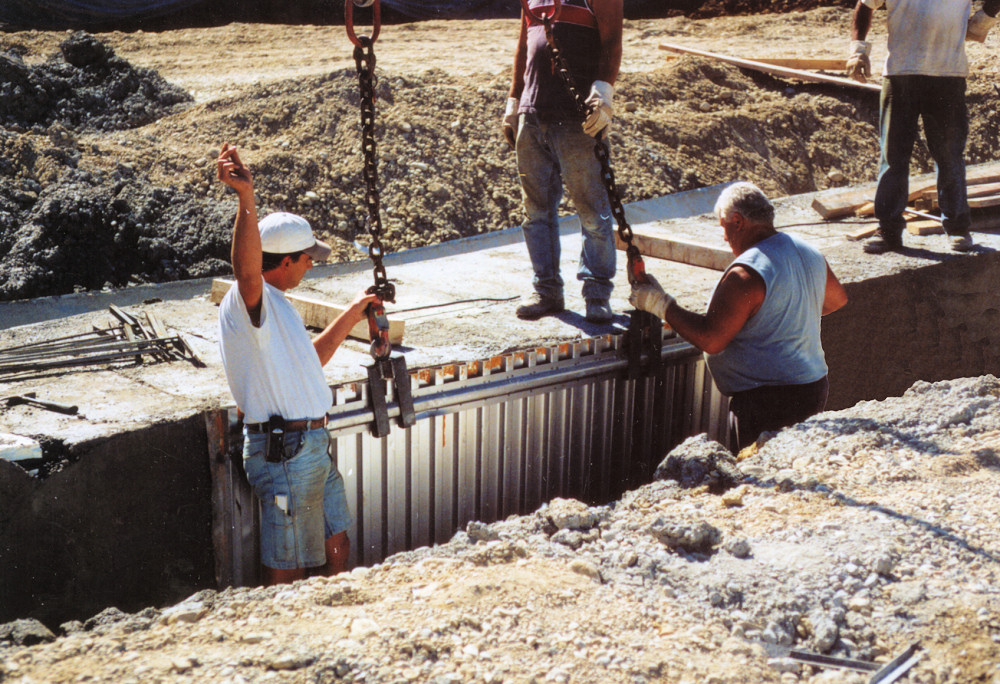

Wir empfehlen, die Schalungselemente im Überlappungsbereich bauseits mit selbstschneidenden Schrauben zu verbinden. In jedem Fall sollte jedoch der Überlappungsbereich, siehe Bild 4 bis 6, unmittelbar oben und unten mit den Abstandhaltern gesichert werden. Nach dem Abbinden des Betons werden die oberen Abstandhalter aus den Fundamentseitenschalungselementen entfernt. Danach werden die Schalwände vom Fundament gelöst und nach oben aus den unteren Abstandhaltern gezogen (Bild 13 bis 15).

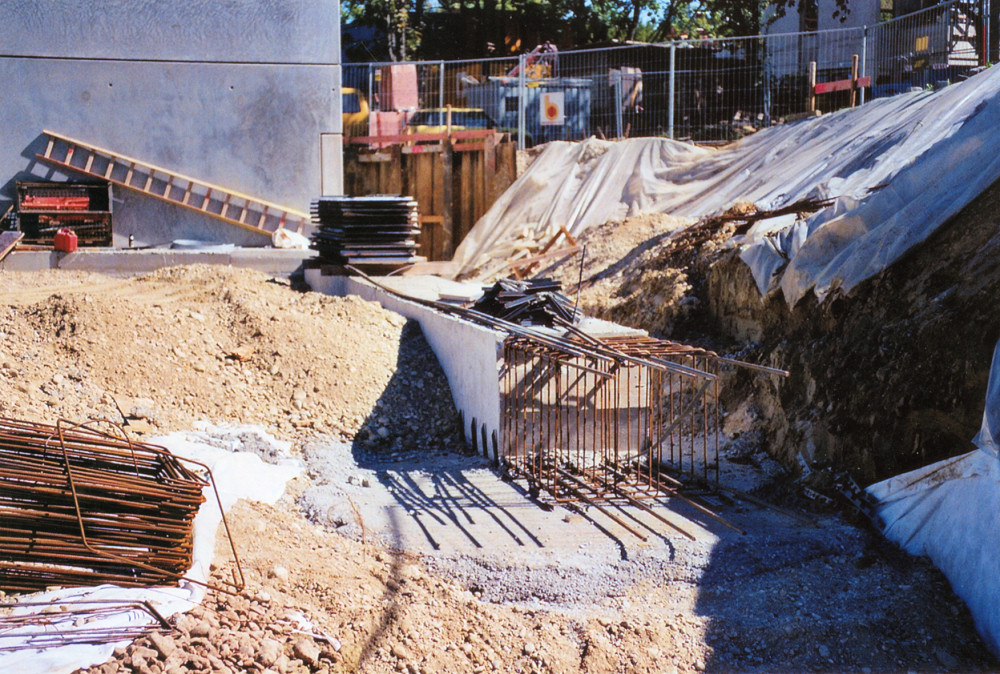

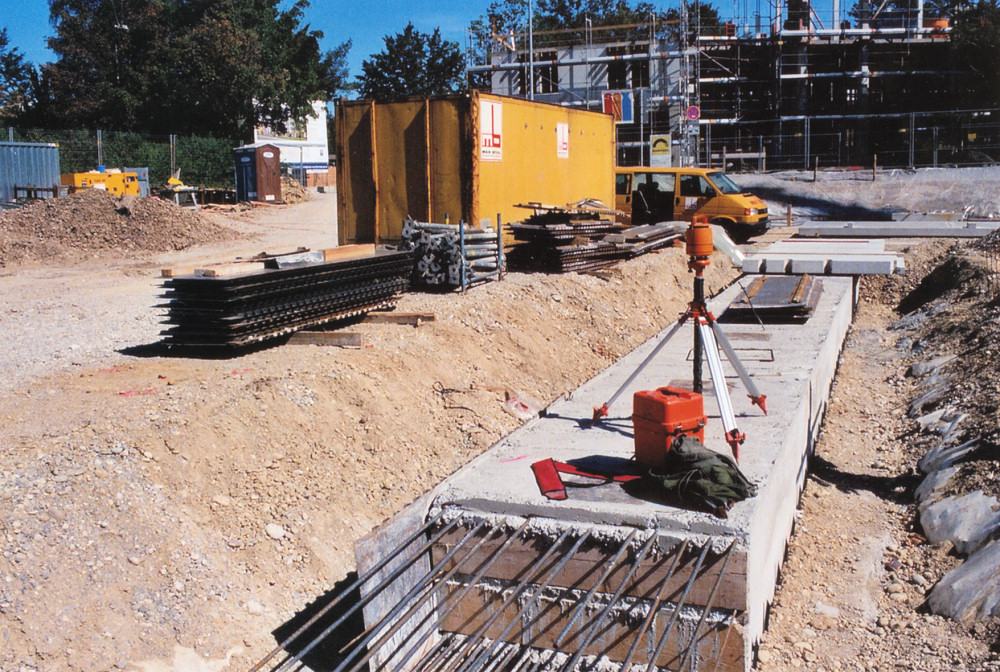

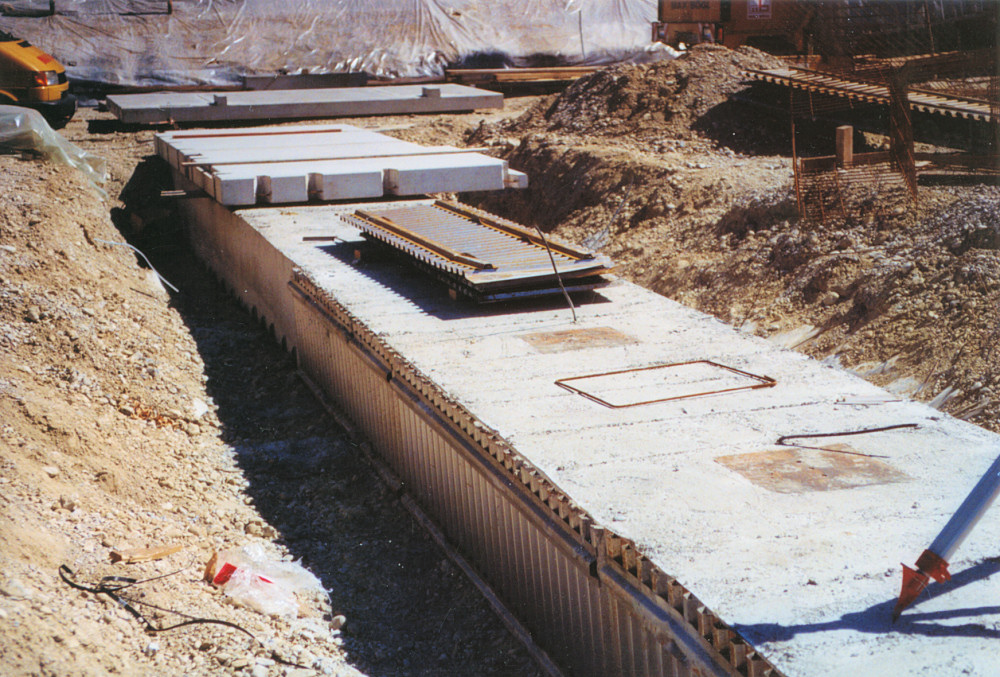

Die Bilder 16 bis 18 zeigen verschiedene Fundamentabschnitte bereits ganz oder teilweise entschalt. Bei den Fotos handelt es sich um ein Bauprojekt in Dachau. Zum Einsatz kamen Schalelemente in einer Höhe von 0,8 bis 1,2 m. Die Elemente wurden bis zu 4-mal eingesetzt.
Wir empfehlen diese Ausführung für größere Bauprojekte, bei denen das Fundament in mehreren Abschnitten hergestellt wird. Weitere technische Angaben siehe Tabelle und Montagevorschlag.
