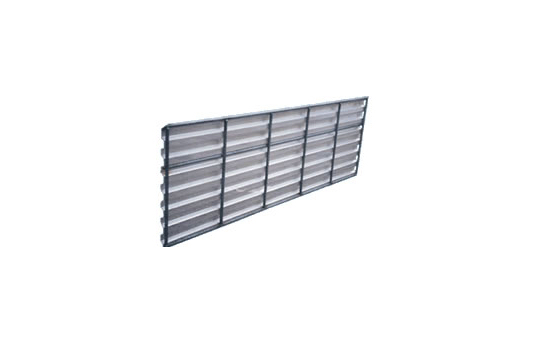

Arbeitsfugensystem verstärkt trapezprofiliert Typ Herkules und Herkules plus

Technische Daten:

Standardlänge:24 m
Breite:nach Vorgabe (Maß zwischen oberer und unterer Bewehrung)
Material:schwarzes profiliertes Lochblech
Profiltiefe:2,5 cm
Verstärkung:Längs- und Quereisen, D = 2,0 cm, Standard 6 Quereisen und bei einer Breite von z. B. 1,0 m - 3 Längseisen
Blechdicke:0,75 mm
Lochung:ø 5 mm, Teilung 8

Einbaurichtung:

Beim Betonieren sollte das Lochblech vom Frischbetondruck gegen die Verstärkungseisen gedrückt werden.

Vorteile:

  • Die Verbindung des Betons durch die Löcher bewirkt einen nahezu monolithischen Verbund.
  • Durch die extrem stabile Ausführung besteht die Möglichkeit, die obere Bewehrung auf dem Abschalelement aufzulegen.
  • Keine Überlappungskosten: Die MSL Elemente werden stumpf gestoßen und an den Anfangs- bzw. Endquereisen miteinander verbunden (z. B. durch Anrödeln, Schweißen oder durch Verriegeln mit lose mitgelieferten Abstützeisen.





Auf Wunsch werden auch Absteifeisen zum Einhängen in die Quereisen mitgeliefert.



Verbindung zweier Elemente mit Abstützeisen durch Verriegeln.

Die Absteifeisen sind ebenfalls zum Verriegeln zweier Elemente geeignet. Die Absteifungshöhe wird nach Wunsch des Kunden gefertigt, wir empfehlen diese etwa in 2/3 Höhe zu platzieren.

Montage:
Die MSL-Abschalelemente werden im Sohlenbereich auf der unteren Bewehrung befestigt und senkrecht ausgerichtet. Danach wird die verstellbare Abstützkonstruktion ebenfalls auf der unteren Bewehrung fixiert. Damit das Abschalelement dem Frischbetondruck standhalten kann, muss das Element mit der Abstützkonstruktion kopf- und fußseitig fest und unverrückbar in die Sohle eingebaut werden.

Die Profilierung entspricht den Anforderungen der Schubkraftübertragung in Fugen nach DIN 1045-1 (verzahnt).


Herkules plus

plus = jegliche Abweichung vom Standardprodukt, z. B.:

  • Ausführung mit eingebautem Fugenblech
  • Verstärkung mit schwächeren Rundeisen (Kostenersparnis)
  • größere Elementlänge nach Wunsch des Kunden
  • mit Aufstellfläche

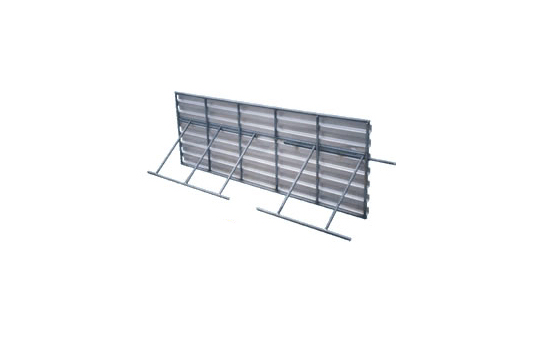

Herkules plus 01

Ein Produkt mit Stärke und Pfiff!!!
Ausführung mit werkseitiger Absteifung, abklappbar, stufenlos einstellbar

Vorteile:

  • Enorme Frachtkostenersparnis gegenüber Elementen mit fest angeschweißter Absteifkonstruktion.
  • Eine bewegliche Absteifung über die gesamte Elementlänge.
  • Durch Verschieben der Absteifung in das Profil des folgenden Abschalelementes kann der Stossbereich fixiert und verriegelt werden.
  • Unebenheiten der unteren Bewehrung können durch die bewegliche Absteifung problemlos ausgeglichen werden.
