Bereits Anfang der neunziger Jahre wurde das wellprofilierte Lochblech als verlorenes Schalungselement in unserem Hause entwickelt und patentrechtlich angemeldet. In mehreren Untersuchungen, durchgeführt von Prof. Dr.-Ing. Georg Wilhelm Mainka, Institut für Baukonstruktion und Bauphysik Universität Rostock, wurde die Eignung der MSL- Arbeitsfugen­abschalsysteme durch Prüfung der Schertragfähigkeit nachgewiesen. Hierbei wurde bei den well- und trapezprofilierten Lochblech- und Streckmetallelementen ein nahezu monolithischer Verbund in den Arbeitsfugen festgestellt. Gerne stellen wir Ihnen diese Untersuchungsberichte zur Verfügung.

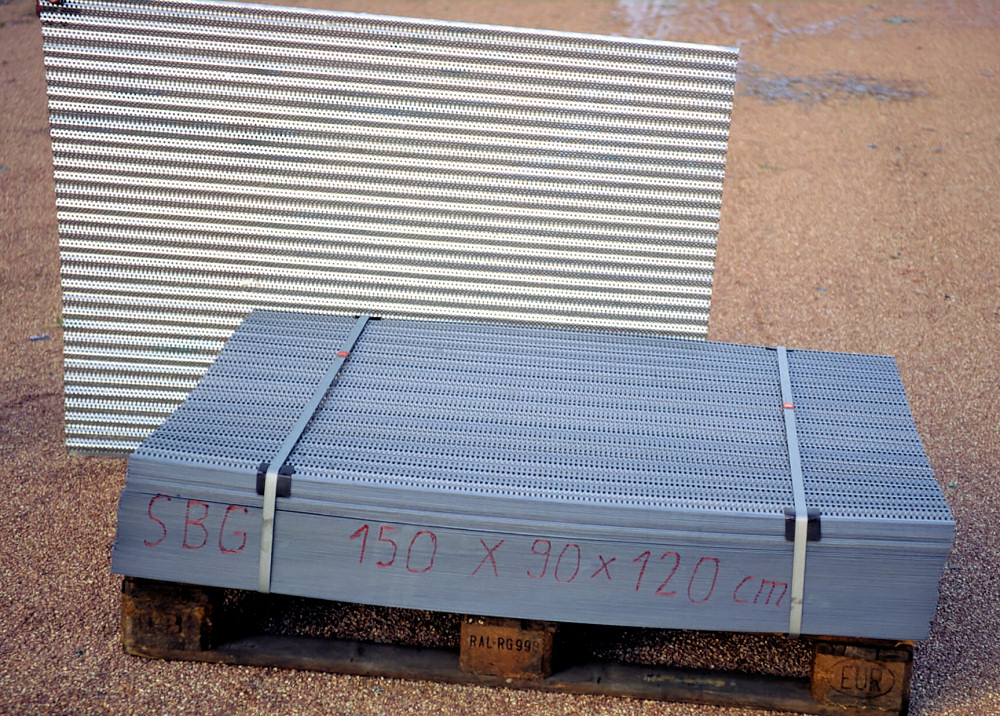

Systembeschreibung Typ SW: Arbeitsfugenabschalsysteme aus wellprofiliertem Lochblech MSL Typ SW 0,5

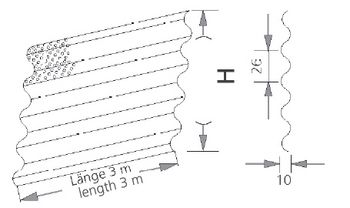

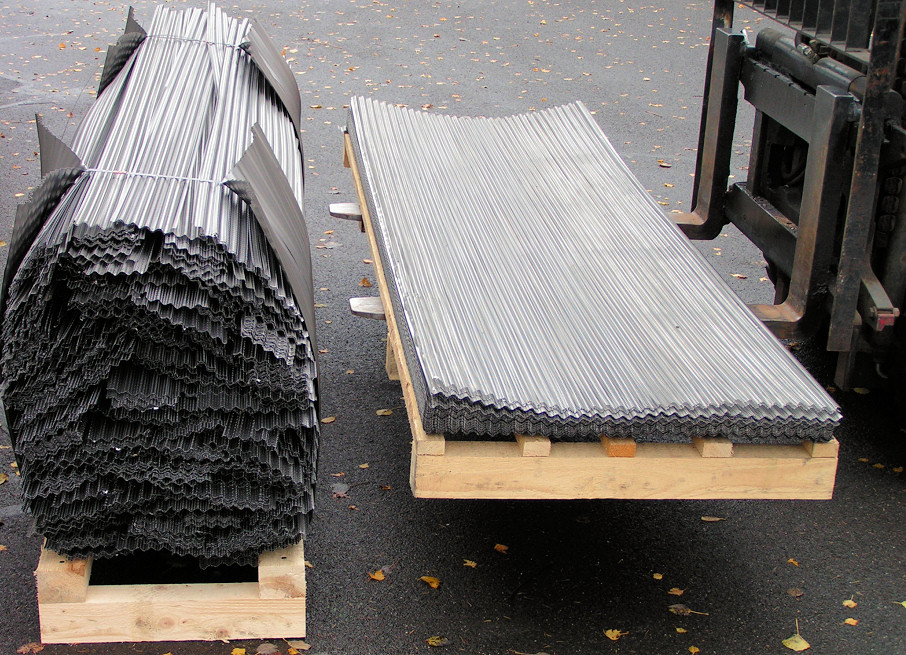

0,5 mm dick, Lochung 5 mm, Teilung 8, Durchlass ca. 36 %, Profil ca. 10 x 26 mm. Die wellprofilierten Elemente sind lagerhaltig in der Standard­element­länge von 3,0 m und einer Breite von 87 cm. Zuschnitte können in Einzellängen bis 4 m geliefert werden. Größere Zuschnitte auf Anfrage.

Die angeschweißten Verstärkungseisen der Ausführung SW 0,51, SW 0,52  und SW 0,53  werden aus Baustahl 8 mm Durchmesser gefertigt. Die Anzahl der 8 mm starken und 3,0 m langen Längseisen der Ausführungen SW 0,53 und SW 0,54 ist abhängig von der Höhe, mindestens jedoch 2 Stück. Bei der Ausführung SW 0,54  wird ein Baustahl mit 10 mm Durchmesser eingesetzt. Da unsere Systeme im Wand- und Sohlenbereich eingesetzt werden können und wir keinen Einfluss auf die baulichen Gegebenheiten haben, muss grundsätzlich vor dem Betonieren überprüft werden, ob zusätzliche bauseitige Abstützmaßnahmen erforderlich sind. Unverbindliche Vorschläge hierzu siehe Montagevorschläge.

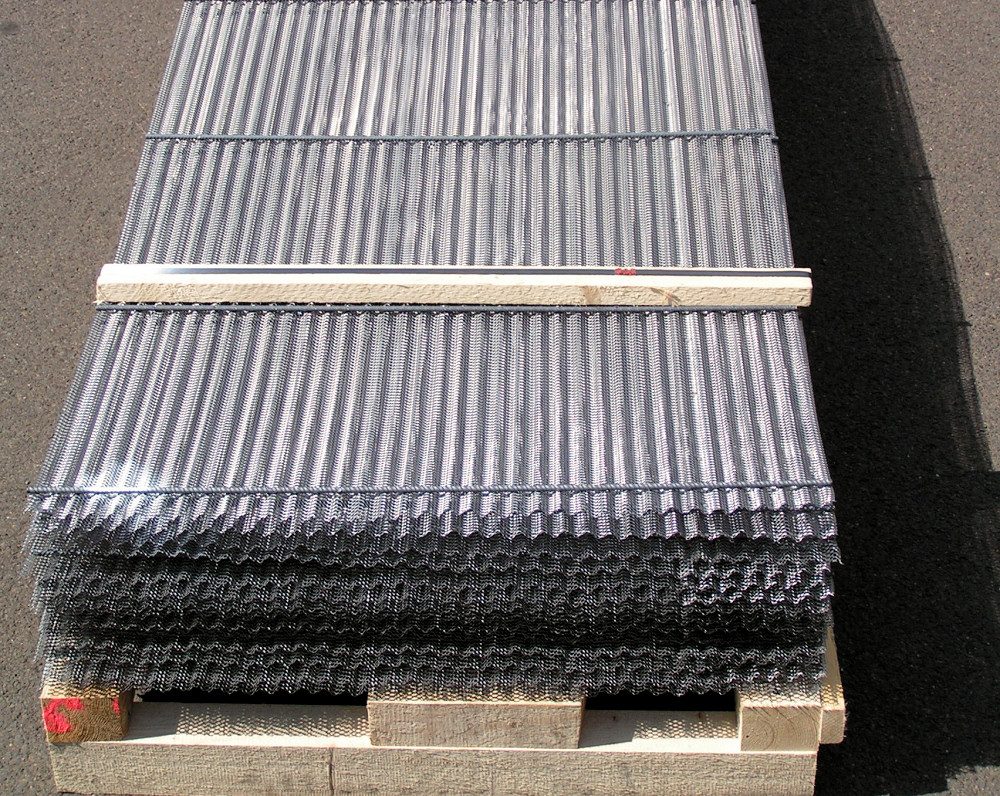

Die Elemente sind auch aus Streckmetall 0,88 mm stark, lieferbar (Typ SW 0,88).

Typ SW 0,50

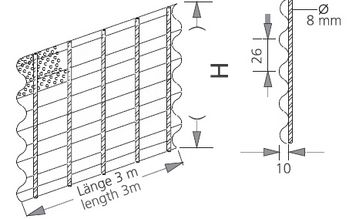

Typ SW 0,51

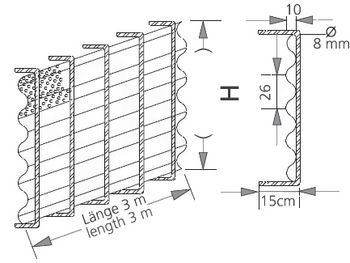

Typ SW 0,52

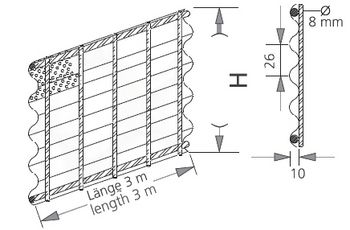

Typ SW 0,53

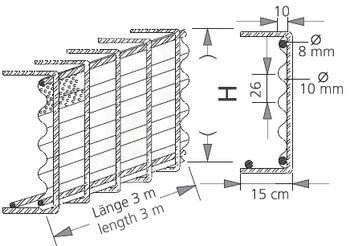

Typ SW 0,54
